راهکاری مطمئن برای افزایش استحکام سازهها
مقاوم سازی سازههای بتنی، به ویژه تیرها، یکی از مهمترین اقدامات در مهندسی عمران برای افزایش عمر مفید و بهبود عملکرد لرزهای ساختمانها است. یکی از مؤثرترین و رایجترین روشها برای این منظور، استفاده از ژاکت بتنی است. در این روش، با اضافه کردن یک لایه جدید از بتن و آرماتور به دور عضو موجود، ظرفیت باربری و سختی آن به میزان قابل توجهی افزایش مییابد.
چرا از ژاکت بتنی برای مقاوم سازی تیر استفاده میشود؟
ژاکت بتنی به دلایل زیر یک انتخاب مناسب برای مقاوم سازی تیرها محسوب میشود:
- افزایش مقاومت و سختی: با اضافه شدن لایه بتن و آرماتور، سطح مقطع تیر افزایش یافته و در نتیجه، مقاومت آن در برابر بارهای خمشی و برشی بهبود مییابد.
- بهبود عملکرد لرزهای: ژاکت بتنی به دلیل افزایش سختی و شکلپذیری تیر، توانایی سازه در جذب و دفع انرژی ناشی از زلزله را افزایش میدهد.
- پایداری بیشتر: این روش به تیر اجازه میدهد تا در برابر ترکخوردگی و تغییر شکلهای بیش از حد مقاومت بهتری از خود نشان دهد.
- ترمیم آسیبها: ژاکت بتنی علاوه بر تقویت، میتواند برای ترمیم آسیبهای جدی وارد شده به تیرهای بتنی نیز استفاده شود.
مراحل اجرای ژاکت بتنی برای تیر
اجرای موفق ژاکت بتنی شامل چند مرحله کلیدی و دقیق است:
۱٫ آمادهسازی سطح تیر موجود:
اولین و مهمترین گام، آمادهسازی سطح بتن موجود است. این کار شامل موارد زیر است:
- حذف بتن آسیبدیده: بخشهای آسیبدیده و سست بتن باید با دقت برداشته شوند.
- زبر کردن سطح: سطح بتن موجود باید زبر شود تا چسبندگی بین بتن قدیم و جدید به حداکثر برسد. این کار معمولاً با استفاده از ابزارهای مکانیکی یا واترجت انجام میشود.

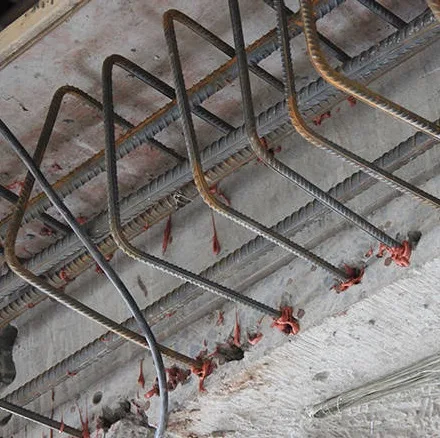

- نصب قلابهای اتصال: برای ایجاد پیوند مکانیکی قوی بین بتن موجود و بتن ژاکت، از میلگردهای اتصال (shear connectors) استفاده میشود که در بتن قدیم با استفاده از چسب کاشت اپوکسی ECOFIX EP500 کاشته میشوند.
۲٫ نصب آرماتورهای جدید:
پس از آمادهسازی سطح، آرماتورهای جدید برای ژاکت نصب میشوند. این آرماتورها شامل میلگردهای طولی و خاموتها (stirrups) هستند که به دور تیر موجود بسته میشوند. خاموتها نقش بسیار مهمی در افزایش مقاومت برشی و محصور کردن بتن ژاکت ایفا میکنند.
۳٫ قالببندی:
قالبها باید به گونهای نصب شوند که فضای کافی برای ریختن بتن جدید و پوشش کامل آرماتورها فراهم شود. قالببندی باید محکم و بدون درز باشد تا از نشت شیره بتن جلوگیری شود.
۴٫ بتنریزی:
در این مرحله، بتن جدید با کیفیت و مقاومت مشخص، درون قالبها ریخته میشود. برای اطمینان از تراکم کافی و حذف حبابهای هوا، از ویبره استفاده میشود. در برخی موارد، برای افزایش روانی و کاهش نفوذپذیری، از بتنهای خودتراکم (Self-Compacting Concrete) استفاده میشود.
۵٫ عملآوری (Curing):
پس از بتنریزی، عملآوری بتن ژاکت برای حداقل ۷ روز ضروری است. این کار با مرطوب نگه داشتن سطح بتن یا استفاده از مایع کیورینگ ECOCURE 250 انجام میشود تا بتن به مقاومت نهایی خود برسد و از ترکخوردگیهای زودهنگام جلوگیری شود.
نکات مهم در اجرای ژاکت بتنی
- کنترل کیفیت مصالح: استفاده از بتن و آرماتور با کیفیت بالا، کلید موفقیت این روش است.
- دقت در جزئیات: جزئیاتی مانند فاصله خاموتها و عمق کاشت میلگردهای اتصال، باید مطابق با محاسبات مهندسی انجام شود.
- تخصص مجری: این فرآیند نیاز به تخصص و تجربه دارد، بنابراین انتخاب یک تیم مجرب برای اجرا حیاتی است.
در نهایت، روش ژاکت بتنی یک راهکار قدرتمند و اثبات شده برای مقاوم سازی تیرها است که با رعایت اصول مهندسی، میتواند به افزایش قابل توجهی در استحکام و پایداری سازهها منجر شود.
سوالات متداول
مقاومسازی با ژاکت بتنی، روشی برای افزایش مقاومت و سختی تیرهای بتنی موجود است. در این فرآیند، یک لایه جدید از بتن همراه با میلگردهای تقویتکننده (آرماتور) به دور تیر قدیمی اضافه میشود. این لایه جدید، سطح مقطع تیر را بزرگتر کرده و باعث بهبود عملکرد آن در برابر بارهای خمشی و برشی میشود. این روش به ویژه برای سازههایی که نیاز به تحمل بارهای سنگینتری دارند، یا دچار آسیب و خوردگی شدهاند، بسیار مؤثر است.
استفاده از ژاکت بتنی به دلیل مزایای متعدد آن، یک راهکار محبوب است. این روش به طور همزمان مقاومت خمشی، برشی و محوری تیر را افزایش میدهد. همچنین، ژاکت بتنی میتواند سختی کلی سازه را بهبود بخشیده و آسیبهای ناشی از خوردگی یا ترکخوردگی بتن اصلی را ترمیم کند. این راهکار به دلیل سادگی در اجرا و دسترسی به مصالح، در مقایسه با سایر روشها مانند استفاده از الیاف FRP، در بسیاری از پروژهها ترجیح داده میشود.
مقاومسازی با ژاکت بتنی در شرایط مختلفی مورد استفاده قرار میگیرد. از جمله مهمترین کاربردهای آن میتوان به افزایش مقاومت در برابر بارهای لرزهای و بهبود ایمنی سازه در مناطق زلزلهخیز، مقاومسازی سازههایی که کاربری آنها تغییر کرده و نیاز به تحمل بارهای بیشتری دارند (مثلاً تبدیل کاربری مسکونی به تجاری)، و ترمیم تیرهای آسیبدیده بر اثر آتشسوزی، خوردگی میلگردها یا خطاهای اجرایی اشاره کرد.
اجرای ژاکت بتنی شامل چندین مرحله کلیدی است. ابتدا سطح تیر اصلی کاملاً تمیز و آمادهسازی میشود تا چسبندگی بتن جدید به بتن قدیمی به حداکثر برسد. سپس، میلگردهای تقویتکننده جدید (هم میلگردهای طولی و هم خاموتها) در اطراف تیر موجود نصب میشوند. در نهایت، قالببندی انجام شده و بتن با مقاومت و اسلامپ (روانی) مناسب به صورت دستی یا با پمپ در فضای بین قالب و تیر اصلی ریخته میشود.
برای اطمینان از موفقیت پروژه، توجه به چند نکته ضروری است. از مهمترین آنها میتوان به تمیزکاری دقیق سطح تیر اصلی، اتصال صحیح میلگردهای جدید به بتن موجود با استفاده از چسبهای کاشت میلگرد، انتخاب طرح اختلاط مناسب برای بتن جدید، و عملآوری صحیح بتن پس از اجرا اشاره کرد. رعایت این نکات باعث میشود ژاکت بتنی به درستی عمل کرده و مقاومت مورد نظر را به تیر اضافه کند.
برای ایجاد پیوند مکانیکی قوی بین بتن موجود و بتن ژاکت، از میلگردهای اتصال (shear connectors) استفاده میشود که در بتن قدیم با استفاده از چسب کاشت اپوکسی ECOFIX EP500 کاشته میشوند.
