چرا آب‌بندی کولینگ تاور بتنی یک ضرورت مهندسی است؟
برج‌های خنک‌کننده (کولینگ تاور) یکی از تجهیزات کلیدی در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، فولاد و ساختمان‌های بزرگ تجاری هستند که وظیفهٔ دفع حرارت مازاد فرآیندهای صنعتی را از طریق تبخیر آب بر عهده دارند. بدنهٔ بسیاری از این برج‌ها، به‌ویژه در ظرفیت‌های بالا و ارتفاع‌های زیاد، از بتن ساخته می‌شود؛ موادی که در برابر بار سازه‌ای و دمای بالا مقاومت خوبی دارد، اما به‌خودی‌خود کاملاً نفوذناپذیر نیست.
ترکیب سه عامل — تماس دائمی با آب، نوسان شدید دما (بین آب گرم ورودی و هوای محیط) و چرخهٔ مداوم تبخیر و رسوب‌گذاری — کولینگ تاورهای بتنی را به یکی از مستعدترین سازه‌های صنعتی برای نشتی، خوردگی میلگرد و افت تدریجی مقاومت تبدیل می‌کند. بدون یک برنامهٔ آب‌بندی اصولی، این آسیب‌ها می‌توانند در بازهٔ چند سال، هزینه‌های تعمیر اساسی یا حتی بازسازی کامل برج را به همراه داشته باشند.
نکته: خدمات آب‌بندی کولینگ تاور بتنی توسط انستیتو ملی تعمیرات بتن ایران با ۵ سال گارانتی اجرا ارائه می‌شود.
در این راهنما، به‌صورت گام‌به‌گام به موارد زیر می‌پردازیم:
- علائم هشداردهندهٔ نشتی و روش‌های تشخیص آن
- انواع و ریشهٔ نشتی در کولینگ تاورهای بتنی
- مواد و روش‌های آب‌بندی به همراه مزایا و معایب هرکدام
- تفاوت آب‌بندی مثبت (Positive Side) و منفی (Negative Side)
- مراحل اجرای استاندارد و استانداردهای بین‌المللی مرجع
- فاکتورهای مؤثر بر هزینهٔ پروژه
- اشتباهات رایج و راهکار پیشگیری از آن‌ها
- پرسش‌های پرتکرار (FAQ)
۱. نشانه‌های هشداردهنده: از کجا بفهمیم کولینگ تاور نیاز به آب‌بندی دارد؟
پیش از ورود به بحث فنی، شناخت علائم اولیه به مالکان و مدیران تأسیسات کمک می‌کند تا قبل از تبدیل‌شدن مشکل به یک خرابی سازه‌ای گسترده، اقدام کنند:
- افت غیرعادی سطح آب بیشتر از حد معمول ناشی از تبخیر و پرت طبیعی (Blowdown)
- رطوبت یا نم مشهود روی سطح خارجی دیواره‌ها یا کف برج
- رسوب سفید رنگ (کربنات کلسیم) در محل درزها، نشانهٔ نشت آب و واکنش آن با بتن
- ترک‌های تازه یا در حال گسترش روی سطوح بتنی

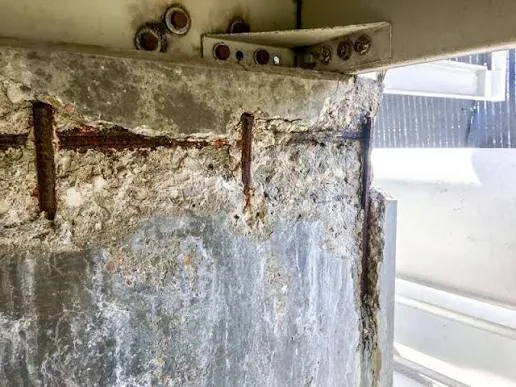

- خوردگی و لکه‌های زنگ در نقاط عبور آرماتور یا تجهیزات فلزی داخلی
- افزایش مصرف آب جبرانی (Make-up Water) بدون توجیه فنی
مشاهدهٔ هرکدام از این نشانه‌ها باید نقطهٔ شروع یک بازرسی فنی دقیق باشد.
۲. روش‌های تشخیص و ارزیابی نشتی
آب‌بندی موفق همیشه با تشخیص درست منشأ نشتی شروع می‌شود، نه با انتخاب عجولانهٔ یک مادهٔ پوششی. روش‌های رایج ارزیابی عبارت‌اند از:
- بازرسی چشمی و مستندسازی: ثبت محل، طول و عرض ترک‌ها با گیج ترک‌سنج (Crack Width Gauge)
- تست پرکردن آب (Ponding/Flood Test): پر کردن حوضچه یا بخشی از سازه و پایش نشتی طی ۲۴ تا ۷۲ ساعت
- رنگ ردیاب (Dye Testing): تزریق رنگ به مسیر مشکوک برای ردیابی مسیر نفوذ آب
- تصویربرداری حرارتی (Thermal Imaging): شناسایی نواحی مرطوب پنهان در پشت پوشش‌ها
- بررسی نقشه‌های اجرایی: مطالعهٔ محل دقیق درزهای اجرایی و انبساطی طراحی‌شده، که اغلب اولین کاندیدهای نشتی هستند
۳. انواع و منشأ نشتی در کولینگ تاورهای بتنی
۳.۱. نشتی از ترک‌ها (Cracks)
| نوع ترک | علت اصلی | ویژگی |
|---|---|---|
| ترک انقباضی (Shrinkage) | جمع‌شدگی بتن حین خشک شدن و عمل‌آوری نامناسب | مویی، سطحی |
| ترک حرارتی (Thermal) | اختلاف دمای شدید بین آب گرم داخل و هوای محیط | تکرارشونده، فصلی |
| ترک سازه‌ای (Structural) | طراحی نامناسب، نشست دیفرانسیلی، ارتعاش تجهیزات | عمیق، پیشرونده |
۳.۲. نشتی از درزها (Joints)
درزهای اجرایی: محل توقف بتن‌ریزی بین مراحل ساخت؛ به‌دلیل عدم پیوستگی یکپارچهٔ بتن، نقطهٔ ضعف بالقوه محسوب می‌شوند.
درزهای انبساط: برای جذب حرکات حرارتی طراحی می‌شوند اما در صورت نبود واتراستاپ یا ماستیک مناسب، مسیر اصلی نشت خواهند بود.
۳.۳. نشتی از نقاط نفوذ (Penetrations)
محل عبور لوله‌های ورودی/خروجی آب، اتصالات مکانیکی، و پایهٔ اجزای داخلی مانند پکینگ‌ها و جداکننده‌های قطرات، به‌مرور زمان ممکن است شل شده و مسیر نشت ایجاد کنند.
۳.۴. نشتی از بتن متخلخل (Porous Concrete)
ناشی از طرح اختلاط ضعیف، نسبت آب‌به‌سیمان بالا، ویبرهٔ ناکافی هنگام بتن‌ریزی، یا فرسایش تدریجی سطح در اثر جریان مداوم آب و رشد جلبک/باکتری.
۴. آب‌بندی مثبت در مقابل آب‌بندی منفی
یکی از تصمیم‌های مهم پیش از اجرا، انتخاب سمت آب‌بندی است:
- آب‌بندی سمت مثبت (Positive Side): اجرای پوشش در همان سمتی که آب با آن در تماس مستقیم است (معمولاً داخل حوضچهٔ برج). این روش معمولاً مؤثرتر است چون از نفوذ آب به داخل توده بتن پیش از رسیدن به لایهٔ آب‌بند جلوگیری می‌کند.
- آب‌بندی سمت منفی (Negative Side): زمانی استفاده می‌شود که دسترسی به سمت مثبت ممکن نباشد (مثلاً دیوارهای مدفون). موادی مانند پوشش‌های سیمانی کریستال‌شونده معمولاً برای این کاربرد انتخاب می‌شوند چون قابلیت مقاومت در برابر فشار هیدرواستاتیک معکوس دارند.
۵. مواد و روش‌های آب‌بندی
۵.۱. مواد پایه سیمانی (Cementitious Waterproofing)
پوشش‌های سیمانی پلیمری
با ترکیب سیمان، ماسه و افزودنی‌های پلیمری، لایه‌ای سخت و مقاوم ایجاد می‌کنند.
- مزایا: چسبندگی عالی به بتن، مقاومت در برابر فشار مثبت و منفی، غیرسمی، مقاومت خوب در برابر اشعهٔ UV
- معایب: انعطاف‌پذیری محدود در برابر ترک‌های فعال و جدید، نیاز به آماده‌سازی دقیق سطح
پوشش‌های کریستال‌شونده (Crystalline Waterproofing)
ترکیبات شیمیایی فعال که با رطوبت و آهک آزاد بتن واکنش داده و کریستال‌هایی ایجاد می‌کنند که منافذ و ترک‌های مویی را از داخل مسدود می‌کنند.
- مزایا: نفوذ عمقی، قابلیت خودترمیمی ترک‌های مویی جدید، مقاومت بالا در برابر فشار هیدرواستاتیک
- معایب: عدم توانایی در ترمیم ترک‌های بزرگ، سرعت عملکرد کندتر
۵.۲. مواد پایه پلیمری (Polymer-Based Waterproofing)
پوشش‌های پلی‌یورتان
لایه‌ای الاستیک با انعطاف‌پذیری بسیار بالا (تا حدود ۶۰۰٪ کشسانی) ایجاد می‌کند.
- مزایا: مقاوم‌ترین گزینه در برابر ترک‌های سازه‌ای و حرکات دینامیک، مقاومت شیمیایی بالا در برابر اسید و مواد نفتی
- معایب: حساسیت بالا به رطوبت هنگام اجرا، نیاز به پرایمر اختصاصی، هزینهٔ نسبتاً بالا
ممبران‌های مایع آکریلیکی
پایهٔ آبی دارند و برای سطوح با حرکت محدود مناسب‌اند.
- مزایا: اجرای ساده، دوستدار محیط زیست
- معایب: مقاومت شیمیایی و انعطاف‌پذیری کمتر نسبت به پلی‌یورتان، عملکرد ضعیف‌تر در تماس دائمی با آب
۵.۳. آب‌بندی درزها و نقاط اتصال
- واتراستاپ: نوار لاستیکی یا PVC که حین بتن‌ریزی داخل درز جاسازی می‌شود؛ مؤثرترین راه پیشگیرانه برای درزهای اجرایی و انبساطی.
- ماستیک‌ها و درزبندها: مواد خمیری پلی‌یورتانی، سیلیکونی یا بیتومینی برای پرکردن درزها و محل عبور لوله؛ نیازمند بازسازی دوره‌ای.
- گروت‌های تزریقی: رزین‌های پلی‌یورتان، اکریلیک یا اپوکسی که تحت فشار به ترک‌های فعال تزریق می‌شوند و حتی در حضور آب جاری قابل اجرا هستند؛ نیازمند تجهیزات و نیروی متخصص.
جدول مقایسهٔ سریع مواد آب‌بندی
| ماده | انعطاف‌پذیری | دوام | مناسب برای | هزینهٔ نسبی |
|---|---|---|---|---|
| پوشش سیمانی پلیمری | کم–متوسط | بالا | سطوح صاف بدون ترک فعال | متوسط |
| کریستالی نفوذگر | کم | بسیار بالا | آب‌بندی از داخل توده بتن | متوسط |
| پلی‌یورتان | بسیار بالا | بالا | ترک‌های سازه‌ای و درزهای متحرک | بالا |
| آکریلیک | متوسط | متوسط | سطوح با حرکت محدود | پایین |
| واتراستاپ | – | بسیار بالا | درزهای اجرایی/انبساطی (پیشگیرانه) | متوسط |
| گروت تزریقی | متوسط–بالا | بالا | ترمیم ترک‌های فعال و نشت‌دار | بالا |
۶. مراحل اجرای استاندارد آب‌بندی کولینگ تاور بتنی
- بازرسی و ارزیابی اولیه: تعیین نوع، منشأ و وسعت نشتی؛ بررسی نقشه‌های سازه و جزئیات درزها.
- آماده‌سازی سطح: تمیزکاری کامل با واترجت پرفشار (حداقل ۳۰۰۰ PSI) برای حذف جلبک، رسوب، روغن و بتن سست.
- ترمیم آسیب‌های موضعی: پرکردن ترک‌ها و حفره‌ها با ملات‌های ترمیمی غیرانقباضی؛ شکاف‌زنی برای ترک‌های بزرگ‌تر.
- اجرای فیلت در گوشه‌ها: ایجاد گردی به شعاع ۲.۵ تا ۵ سانتی‌متر در تمام گوشه‌های ۹۰ درجه برای جلوگیری از تمرکز تنش.
- پرایمر: اجرای پرایمر متناسب با نوع مادهٔ آب‌بند برای بهبود چسبندگی.

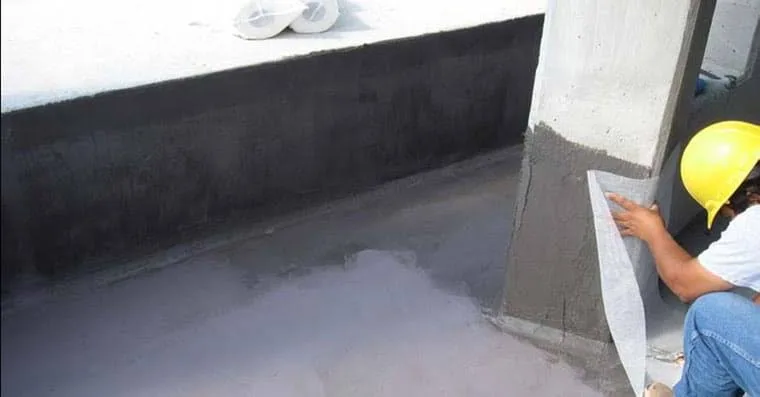

- اجرای مادهٔ آب‌بند: طبق ضخامت و تعداد لایهٔ توصیه‌شدهٔ سازنده، با همپوشانی مناسب بین لایه‌ها.
- آب‌بندی درزها و نفوذها: نصب واتراستاپ در زمان ساخت، تکمیل با ماستیک منعطف؛ آب‌بندی محل عبور لوله با فلنج مخصوص.
- عمل‌آوری (Curing): حفظ رطوبت و دمای استاندارد پس از اجرا، به‌ویژه برای مواد سیمانی.
- تست آب‌بندی نهایی: پرکردن کامل برج و پایش حداقل ۲۴ تا ۷۲ ساعت برای اطمینان از عدم نشتی.
- حفاظت و نگهداری دوره‌ای: بازرسی منظم، تمیزکاری رسوب و جلبک، و ترمیم به‌موقع آسیب‌های جزئی.
۷. استانداردهای مرجع
اجرای اصولی آب‌بندی و ترمیم کولینگ تاورهای بتنی معمولاً بر پایهٔ استانداردهای بین‌المللی زیر انجام می‌شود:
- ACI 546R (راهنمای ترمیم بتن) — انجمن بتن آمریکا
- fib Bulletin 35 — راهنمای تعمیر و مقاوم‌سازی سازه‌های بتنی
- EN 1504 — استاندارد اروپایی محصولات و سیستم‌های ترمیم بتن
رعایت این استانداردها، به‌ویژه در پروژه‌های صنعتی بزرگ، تضمین می‌کند که عمر مفید ۳۰ تا ۵۰ سالهٔ سازه حفظ شود.
۸. فاکتورهای مؤثر بر هزینهٔ آب‌بندی
- ابعاد و ارتفاع برج و ظرفیت گردش آب (بر حسب مترمکعب بر ساعت)
- شدت و گستردگی نشتی و آسیب‌های موجود (نیاز به ترمیم سازه‌ای در کنار آب‌بندی)
- نوع مادهٔ انتخابی (مواد پلی‌یورتانی معمولاً گران‌تر از سیمانی هستند)
- دسترسی به سطح (آب‌بندی سمت منفی یا نقاط صعب‌العبور هزینه را افزایش می‌دهد)
- نیاز به توقف کامل بهره‌برداری حین اجرا و هزینهٔ فرصتی ناشی از آن
برای برآورد دقیق، ارزیابی میدانی توسط تیم فنی همیشه ضروری است؛ اعداد کلی بدون بازدید از پروژه معمولاً گمراه‌کننده هستند.
۹. اشتباهات رایج در آب‌بندی کولینگ تاور
- انتخاب مادهٔ آب‌بند بدون تشخیص دقیق نوع و علت نشتی
- نادیده‌گرفتن آماده‌سازی سطح (چسبندگی ضعیف = شکست زودهنگام پوشش)
- استفاده از مواد صلب (سیمانی محض) روی درزهای متحرک به‌جای مواد الاستومری
- عدم اجرای فیلت در گوشه‌ها که باعث ترک‌خوردگی زودهنگام پوشش می‌شود
- صرف‌نظر از تست آب‌بندی نهایی پیش از بهره‌برداری مجدد
- نبود برنامهٔ بازرسی و نگهداری دوره‌ای پس از اتمام پروژه
۱۰. پرسش‌های پرتکرار
آیا می‌توان کولینگ تاور را بدون توقف کامل بهره‌برداری آب‌بندی کرد؟
در برخی موارد جزئی (مانند تزریق گروت در ترک‌های موضعی) امکان اجرا با توقف محدود وجود دارد، اما آب‌بندی جامع سطحی معمولاً نیازمند خالی‌کردن و خشک‌کردن کامل حوضچه است.
بهترین زمان برای آب‌بندی مجدد کولینگ تاور چه زمانی است؟
معمولاً هنگام تعمیرات دوره‌ای برنامه‌ریزی‌شده (Shutdown) یا به‌محض مشاهدهٔ اولین نشانه‌های نشتی، پیش از گسترش آسیب به آرماتور.
آیا مواد آب‌بند برای آب برج خنک‌کننده که با مواد شیمیایی تصفیه می‌شود بی‌خطر هستند؟
بله، به شرط انتخاب محصولاتی که برای مقاومت شیمیایی در برابر بیوسایدها و اسیدهای تصفیهٔ آب گواهی شده باشند.
چند سال آب‌بندی کولینگ تاور بتنی دوام می‌آورد؟
بسته به کیفیت اجرا و مادهٔ انتخابی، معمولاً بین ۱۰ تا ۲۰ سال، مشروط به بازرسی و نگهداری دوره‌ای. خدمات اجرایی انستیتو ملی تعمیرات بتن ایران در این زمینه با ۵ سال گارانتی پشتیبانی می‌شود.
آب‌بندی کولینگ تاور بتنی یک فرآیند چندمرحله‌ای است که با تشخیص دقیق منشأ نشتی آغاز می‌شود، با انتخاب مادهٔ متناسب با نوع درز یا ترک ادامه می‌یابد، و تنها با اجرای اصولی مطابق استانداردهای مرجع و بازرسی دوره‌ای پس از اتمام کار به نتیجهٔ پایدار می‌رسد.
