آب بندی کالورت ها

راهکاری جامع برای دوام و پایداری

کالورت ها (Culverts)، سازه‌های حیاتی در زیرساخت‌های حمل‌ونقل و زهکشی، نقش اساسی در عبور ایمن آب از زیر جاده‌ها، راه‌آهن‌ها، و خاکریزها ایفا می‌کنند. این مجاری، که اغلب از بتن، فلز یا پلاستیک ساخته می‌شوند، جریان طبیعی آب را حفظ کرده و از آسیب دیدن سازه‌های بالادست جلوگیری می‌کنند. با این حال، همانند هر سازه دیگری که با آب در تماس است، آب بندی و ترمیم کالورت بتنی برای تضمین دوام، کارایی، و پایداری آن‌ها ضروری است. نشت آب از کالورت ها می‌تواند منجر به مشکلات جدی سازه‌ای و زیست‌محیطی شود. این مقاله به بررسی جامع انواع کالورت ها، دلایل نشتی آن‌ها، روش‌ها و متریال آب‌بندی، معرفی سازه‌های مشابه، تفاوت‌های آن‌ها، و استانداردهای اجرایی می‌پردازد. همچنین، به تفصیل عواقب ناشی از عدم آب بندی صحیح مورد بحث قرار خواهد گرفت.

۱. کالورت چیست و انواع آن کدامند؟

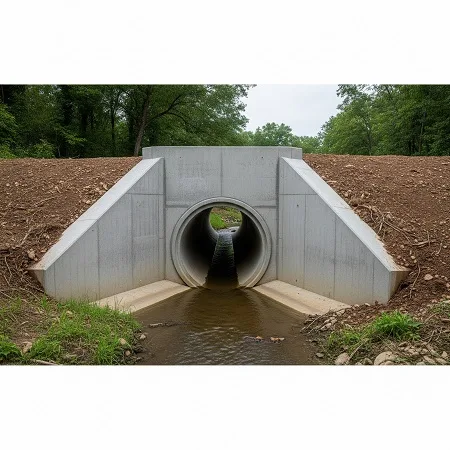

کالورت بتنی در واقع یک مجرای بسته است که به منظور عبور جریان آب (مانند نهرها، رواناب‌ها یا آب‌های زهکشی) از زیر موانع مصنوعی مانند جاده‌ها، راه‌آهن‌ها، یا خاکریزها ساخته می‌شود. کالورت ها می‌توانند در اشکال و اندازه‌های مختلفی وجود داشته باشند و معمولاً از مصالحی انتخاب می‌شوند که با شرایط محیطی و بارهای وارده سازگار باشند.

انواع کالورت ها  بر اساس شکل مقطع:

• کالورت دایره‌ای (Circular Culvert):

رایج‌ترین نوع، به دلیل مقاومت بالا در برابر فشارهای خارجی و سهولت ساخت.

• کالورت مستطیلی یا جعبه‌ای (Box Culvert):

مناسب برای جریان‌های آب با دبی بالا یا زمانی که فضای عمودی محدود است. می‌تواند به صورت تک‌سلولی یا چندسلولی (چندین مجرا در کنار هم) باشد.

• کالورت قوسی (Arch Culvert):

مقاومت خوبی در برابر بارهای سنگین دارد و در زیبایی‌شناسی منظر نیز می‌تواند نقش داشته باشد. اغلب برای دهانه‌های بزرگتر استفاده می‌شود.

• کالورت بیضوی (Elliptical Culvert):

ترکیبی از مزایای کالورت دایره‌ای و جعبه‌ای، مناسب برای ارتفاعات کم.

• کالورت لوله‌ای (Pipe Culvert):

اشاره به استفاده از لوله‌های بتنی پیش‌ساخته یا پلاستیکی (مانند HDPE) یا فلزی (مانند Corrugated Metal Pipe – CMP) به عنوان کالورت.

انواع کالورت ها بر اساس مصالح:

• کالورت بتنی (Concrete Culvert):

رایج‌ترین نوع به دلیل دوام بالا، مقاومت در برابر سایش و خوردگی، و قابلیت تحمل بارهای سنگین. می‌تواند درجا ساخته شود یا به صورت قطعات پیش‌ساخته نصب گردد.

• کالورت فلزی (Metal Culvert):

معمولاً از فولاد گالوانیزه یا آلومینیوم ساخته می‌شوند و به دلیل سبکی، سهولت نصب، و انعطاف‌پذیری در برابر نشست‌های زمین کاربرد دارند.

• کالورت پلاستیکی (Plastic Culvert):

از موادی مانند پلی‌اتیلن با چگالی بالا (HDPE) ساخته شده و به دلیل وزن کم، مقاومت بالا در برابر خوردگی و سایش، و طول عمر بالا در حال محبوبیت هستند.

۲. دلایل نشتی در کالورت ها

نشت آب از کالورت ها که عامل اصلی نیازمندی به ترمیم کالورت بتنی هست می‌تواند به دلایل مختلفی رخ دهد که اغلب ترکیبی از عوامل طراحی، اجرایی و محیطی هستند:

• درزهای اتصال (Joints):

رایج‌ترین نقطه نشت . قطعات پیش‌ساخته کالورت بتنی یا بخش‌های مختلف کالورت بتنی درجا نیاز به آب بندی دقیق در محل اتصال دارند. نشست‌های نامتقارن یا حرکت زمین می‌تواند باعث باز شدن این درزها شده و نیازمند آب بندی مجدد و ترمیم کالورت شویم.

• ترک‌خوردگی (Cracking):

  • ترک‌های جمع‌شدگی بتن: ناشی از خشک شدن سریع و نامناسب بتن.
  • ترک‌های سازه‌ای: به دلیل بارهای بیش از حد (مانند عبور وسایل نقلیه سنگین)، نشست نامتقارن خاک بستر، طراحی نامناسب، یا کیفیت پایین مصالح.
  • چرخه‌های یخ‌زدگی و ذوب: نفوذ آب به داخل منافذ بتن و یخ‌زدگی مکرر باعث گسترش ترک‌ها و تخریب بتن می‌شود.

• تخلخل بتن (Concrete Porosity):

بتن با نسبت آب به سیمان بالا، عدم تراکم مناسب (ویبره کم) یا عمل‌آوری ضعیف، متخلخل شده و آب از آن نشت می‌کند.

• خرابی پوشش‌های آب‌بند (Coating Failure):

پوشش‌های محافظ داخلی یا خارجی کالورت ممکن است به مرور زمان، در اثر سایش، مواد شیمیایی، یا آسیب مکانیکی، تخریب شده و نفوذپذیر شوند.

• نصب نادرست (Improper Installation):

عدم آماده‌سازی صحیح بستر، تراکم نامناسب خاک اطراف کالورت، یا عدم رعایت شیب صحیح می‌تواند به نشست‌های ناخواسته و در نتیجه ترک‌خوردگی یا باز شدن درزها منجر شود.

• حمله شیمیایی (Chemical Attack):

آب‌های حاوی سولفات، کلرید، یا اسید می‌توانند به مرور زمان بتن یا پوشش‌های فلزی را تخریب کنند.

• فرسایش (Erosion):

جریان مداوم و پرسرعت آب می‌تواند به مرور زمان به دیواره‌های کالورت، به خصوص در ورودی و خروجی‌ها، آسیب رسانده و باعث ایجاد حفره یا ترک شود.

۳. روش‌ها و متریال آب بندی کالورت در حال نشتی

آب بندی کالورت بتنی در حال نشتی نیازمند ارزیابی دقیق شرایط و انتخاب روش و متریال مناسب است.

۳.۱. روش‌های آب‌بندی و ترمیم کالورت :

• آب بندی و ترمیم کالورت با تزریق گروت یا رزین (Grouting/Resin Injection):

  • کاربرد: برای آب بندی ترک‌ها و درزهای ریز و مویی، و همچنین پر کردن فضاهای خالی پشت کالورت (در اثر فرسایش یا نشست).
  • فرآیند: مواد آب بندی (مانند رزین‌های پلی‌یورتان یا اپوکسی، یا گروت‌های سیمانی) تحت فشار به داخل ترک‌ها یا فضاهای خالی تزریق می‌شوند.
  • مزایا: نفوذ به ریزترین شکاف‌ها، ترمیم و تقویت سازه، کارایی بالا برای نشتی‌های داخلی.
  • معایب: نیاز به تجهیزات تخصصی و نیروی ماهر، هزینه نسبتاً بالا، عدم قابلیت مشاهده مستقیم نتیجه.

• آب بندی و ترمیم کالورت با پوشش‌های سطحی (Surface Coatings/Liners):

  • کاربرد: برای آب بندی سطوح داخلی یا خارجی کالورت که دچار تخلخل، فرسایش، یا ترک‌های مویی هستند. همچنین می‌توانند به عنوان لایه‌ای محافظ در برابر سایش و حملات شیمیایی عمل کنند.
  • فرآیند: مواد مایع (مانند پوشش‌های سیمانی پلیمری، قیری، اپوکسی، یا پلی‌اورتان) به صورت پاششی یا با قلم‌مو روی سطح اعمال می‌شوند. برای ترمیم‌های گسترده‌تر، می‌توان از لاینرهای پلاستیکی یا فایبرگلاس نیز استفاده کرد.
  • مزایا: ایجاد یک سطح صاف و نفوذناپذیر، محافظت در برابر عوامل محیطی، سهولت اجرا برای سطوح وسیع.
  • معایب: نیاز به آماده‌سازی دقیق سطح، عدم کارایی برای ترک‌های فعال یا بزرگ، آسیب‌پذیری در برابر آسیب‌های مکانیکی.

• نصب نوارهای آب‌بند (Waterstop Installation):

  • کاربرد: عمدتاً در درزهای اجرایی (محل اتصال قطعات پیش‌ساخته یا بتن‌ریزی درجا) در حین ساخت یا ترمیم اساسی.
  • فرآیند: نوارهای لاستیکی، PVC، یا بنتونیتی در داخل یا روی درزها نصب می‌شوند تا حرکت درز را جذب کرده و از نفوذ آب جلوگیری کنند.
  • مزایا: بسیار مؤثر در درزها، دوام بالا، انعطاف‌پذیری.
  • معایب: نیاز به نصب دقیق، ترمیم دشوار در صورت خرابی.

• ترمیم‌های موضعی (Patching/Repairs):

  • کاربرد: برای پر کردن حفره‌ها، ترک‌های بزرگ، یا مناطق آسیب‌دیده.
  • فرآیند: استفاده از ملات‌های ترمیمی سیمانی اصلاح‌شده با پلیمر، بتن‌های پلیمری، یا گروت‌های زودگیر برای پر کردن نقاط آسیب‌دیده و ترمیم کالورت.
  • مزایا: مقرون به صرفه برای آسیب‌های موضعی، سهولت اجرا.
  • معایب: ممکن است برای آسیب‌های گسترده یا ترک‌های فعال کافی نباشد و ترمیم کالورت مطمئن نباشد.

۳.۲. متریال مورد نیاز برای آب‌بندی و ترمیم کالورت  :

• رزین‌های پلی‌یورتان (فوم تزریقی آب بندی پلی یورتان ECOJECT PU750):

برای تزریق به ترک‌های مرطوب و فعال، با آب واکنش داده و فوم یا ژل منعطف تولید می‌کنند.

• رزین‌های اپوکسی (رزین اپوکسی تزریقی ترمیم ترک ECOFIT EP900):

برای تزریق به ترک‌های خشک و پایدار، دارای مقاومت مکانیکی و چسبندگی بالا.

• گروت‌های سیمانی (گروت سیمانی منبسط شونده ECOFLOW G2):

شامل گروت‌های سیمانی-پلیمری یا منبسط‌شونده، برای پر کردن فضاهای خالی بزرگتر یا آب بندی ترک‌های بزرگ.

• ملات‌های ترمیمی پلیمری (ملات (بتونه) اپوکسی پرمقاومت ECOPATCH EP420):

برای پر کردن حفره‌ها و ترمیم موضعی بتن آسیب‌دیده.

• پوشش‌های سیمانی پلیمری (عایق دو جزئی سوپر الاستومر فشار منفی و مثبت ECOPROOF FLEXIBLE):

برای آب بندی سطوح بتنی، دارای انعطاف‌پذیری و چسبندگی خوب.

• ممبران‌های مایع (عایق آب بندی-حفاظتی پلی یورتان ECOSEAL PU8800):

مانند ممبران‌های قیری یا پلی‌اورتان مایع، برای ایجاد لایه آب‌بند یکپارچه روی سطوح.

• واتراستاپ‌ها (واتر استاپ PVC):

نوارهای ساخته شده از PVC، لاستیک، یا بنتتونیت برای درزهای اجرایی و حرکتی.

۴. خانواده‌های مشابه کالورت ها و تفاوت آن‌ها

در مهندسی عمران، چندین سازه برای عبور جریان آب یا دسترسی‌ها طراحی می‌شوند که ممکن است با کالورت ها اشتباه گرفته شوند، اما تفاوت‌های کلیدی دارند:

• پُل (Bridge):

  • تفاوت اصلی: پل برای عبور ترافیک (جاده، راه‌آهن، پیاده‌رو) روی یک مانع (رودخانه، دره، جاده دیگر) ساخته می‌شود. آب یا مانع از زیر پل عبور می‌کند و معمولاً فضای آزاد بین تکیه‌گاه‌های پل وجود دارد. پل‌ها عموماً دهانه‌های بزرگ‌تری نسبت به کالورت ها دارند و هدف اصلی آن‌ها تحمل بارهای ترافیکی و اتصال دو نقطه از زمین است.
  • نکته: کالورت ها را می‌توان به نوعی “پل‌های کوچک دفن‌شده” در نظر گرفت، زیرا هر دو به ترافیک اجازه عبور می‌دهند در حالی که آب از زیر آن‌ها جریان دارد.

• تونل (Tunnel):

  • تفاوت اصلی: تونل یک گذرگاه زیرزمینی است که از میان یک تپه، کوه، یا زیر زمین عبور می‌کند. هدف اصلی آن ایجاد مسیر برای عبور وسایل نقلیه، قطارها، پیاده‌ها، یا تاسیسات (مانند خطوط آب، فاضلاب، برق) است. تونل‌ها معمولاً طولانی‌تر از کالورت بتنی هستند و هدف آن‌ها صرفاً عبور آب از زیر یک سازه سطحی نیست، بلکه ایجاد یک راه ارتباطی از طریق یک مانع طبیعی یا مصنوعی است.
  • نکته: تونل‌های انتقال آب، که در بخش قبلی ذکر شد، از نظر عملکرد مشابه کالورت بتنی هستند (انتقال آب)، اما از نظر مقیاس و روش ساخت (حفر در زمین) متفاوتند.

• کانال (Canal):

  • تفاوت اصلی: کانال یک مسیر آبراهه مصنوعی است که معمولاً روباز بوده و برای مقاصد آبیاری، زهکشی، یا ناوبری ساخته می‌شود. کانال‌ها آب را از یک نقطه به نقطه دیگر منتقل می‌کنند اما معمولاً در سطح زمین قرار دارند یا فقط بخش‌های کوچکی از آن‌ها برای عبور از موانع کوتاه دفن می‌شوند.
  • نکته: در صورتی که کانال برای عبور از یک مانع بزرگ به صورت زیرزمینی ساخته شود، می‌تواند به “کانال زیرزمینی” یا “تونل انتقال آب” تبدیل شود که از نظر عملکردی به کالورت نزدیک می‌شود.

۵. استانداردهای اجرایی آب بندی کالورت

رعایت استانداردها در تمام مراحل آب بندی کالورت ها برای اطمینان از اثربخشی و دوام کار ضروری است و از بروز نشتی کالورت جلوگیری خواهد کرد:

• تحقیقات و تشخیص دقیق:

  • بازرسی‌های بصری دقیق برای شناسایی نقاط نشت، ترک‌ها، و آسیب‌های سازه‌ای.
  • استفاده از روش‌های غیرمخرب (مانند تست‌های هیدرولیکی، دوربین‌های بازرسی داخل لوله) برای شناسایی مشکلات داخلی.
  • نمونه‌برداری از بتن و آب برای ارزیابی کیفیت و عوامل مخرب.

• طراحی سیستم آب‌بندی:

  • انتخاب روش و متریال مناسب بر اساس نوع، شدت، و محل نشتی.
  • تهیه نقشه‌های اجرایی دقیق شامل جزئیات آماده‌سازی سطح، نقاط تزریق، و نحوه اعمال پوشش‌ها.

• آماده‌سازی سطح:

  • تمیز کردن کامل سطوح از هرگونه آلودگی، گرد و غبار، روغن، جلبک، و مواد سست.
  • برداشتن بتن آسیب‌دیده یا فرسوده تا رسیدن به بتن سالم.
  • باز کردن ترک‌ها و درزها (در صورت نیاز) برای نفوذ بهتر مواد آب‌بند.
  • خشک کردن سطوح (در صورت لزوم و بسته به نوع ماده آب‌بند).

• اجرا:

  • استفاده از نیروی کار متخصص و باتجربه.
  • رعایت دقیق دستورالعمل‌های تولیدکنندگان مواد آب‌بند (شامل نسبت ترکیب، زمان کارایی، دمای اجرا، و عمل‌آوری).
  • کنترل کیفیت در حین اجرا (مانند فشار تزریق، ضخامت پوشش، چسبندگی).
  • اطمینان از نصب صحیح واتراستاپ‌ها و پیوستگی آن‌ها.

• کنترل کیفیت و نظارت:

  • بازرسی‌های مکرر در طول فرآیند آب بندی توسط مهندس ناظر.
  • انجام آزمایشات لازم پس از اجرا برای اطمینان از عملکرد صحیح (مانند تست نفوذپذیری یا هیدرواستاتیک).
  • تهیه گزارش‌های دقیق از فرآیند اجرا و نتایج کنترل کیفیت.

• نگهداری و پایش:

  • بازرسی‌های دوره‌ای کالورت پس از آب بندی برای شناسایی زودهنگام مشکلات احتمالی.
  • انجام تعمیرات پیشگیرانه و نگهداری منظم.

استانداردهای بین‌المللی مانند ASTM (American Society for Testing and Materials) و ACI (American Concrete Institute) و همچنین دستورالعمل‌های محلی و ملی برای طراحی، ساخت، و آب بندی سازه‌های بتنی و زیرساخت‌ها، راهنمایی‌های ارزشمندی را ارائه می‌دهند که باید به دقت رعایت شوند.

۶. مشکلات ناشی از عدم آب بندی و ترمیم کالورت

نشتی کالورت بتنی می‌تواند عواقب گسترده و خطرناکی داشته باشد که فراتر از صرفاً هدر رفت آب است:

• تخریب بستر جاده/راه‌آهن: نشت آب از کالورت باعث فرسایش و شسته شدن ذرات ریزدانه خاک بستر و زیرسازی جاده یا راه‌آهن می‌شود. این امر منجر به ایجاد حفره‌ها و فضاهای خالی در زیر روسازی شده که به نشست‌های ناگهانی و غیریکنواخت و در نهایت به فروریختن جاده/راه‌آهن منجر می‌گردد. این وضعیت می‌تواند خطر جانی برای رانندگان و مسافران داشته و اختلالات گسترده‌ای در ترافیک ایجاد کند.

• تخریب سازه‌ای کالورت:

شستشو (Leaching):

نشتی کالورت می‌تواند باعث شسته شدن ترکیبات سیمان، به خصوص آهک آزاد، شده و به مرور زمان مقاومت و دوام بتن را کاهش دهد و آن را متخلخل‌تر کند.

یخ‌زدگی و ذوب (Freeze-Thaw Damage):

در مناطق سردسیر، آب نفوذ کرده به ترک‌ها و منافذ کالورت یخ می‌زند و منبسط می‌شود. این انبساط فشارهای زیادی به بتن وارد کرده و باعث ایجاد و گسترش ترک‌ها و پوسته پوسته شدن بتن می‌گردد که به تخریب تدریجی کالورت منجر می‌شود.

خوردگی آرماتور (Corrosion of Reinforcement):

در کالورت بتنی مسلح که دچار نشتی کالورت هستند، نشت آب حاوی اکسیژن و یون‌های خورنده (مانند کلریدها) می‌تواند به آرماتورها رسیده و باعث زنگ‌زدگی آن‌ها شود. زنگ‌زدگی آرماتور منجر به افزایش حجم فولاد، ایجاد ترک در بتن پوششی (پوسته شدن بتن)، و در نهایت کاهش شدید ظرفیت باربری و استحکام سازه می‌شود.

حمله شیمیایی:

اگر آب حاوی مواد شیمیایی مضر (مانند سولفات‌ها) باشد، نشت آن به بتن می‌تواند واکنش‌های شیمیایی مخربی ایجاد کند که به تخریب سریعتر بتن منجر می‌شود.

تشکیل حفره‌های توخالی (Voids):

فرسایش خاک اطراف کالورت به دلیل نشت آب می‌تواند منجر به ایجاد حفره‌های زیرزمینی بزرگ شود. این حفره‌ها نه تنها پایداری سازه‌های بالادست را به خطر می‌اندازند، بلکه می‌توانند باعث نشست ناگهانی و غیرقابل پیش‌بینی زمین شوند.

مسائل زیست‌محیطی:

نشتی کالورت می‌تواند باعث فرسایش خاک در اطراف سازه شده، رسوبات را وارد منابع آبی پایین‌دست کند، و به کیفیت آب و زیستگاه‌های آبی آسیب برساند.

افزایش هزینه‌های نگهداری و تعمیرات:

هرچه نشت بیشتر و گسترده‌تر شود، هزینه‌های تعمیر و بازسازی نیز به صورت تصاعدی افزایش می‌یابد. تعمیر یک کالورت آسیب‌دیده و تخریب شده بسیار پرهزینه‌تر از آب بندی پیشگیرانه یا رفع نشتی‌های کوچک در مراحل اولیه است.

کاهش عمر مفید سازه: کالورت بتنی آب بندی نشده یا با آب بندی ضعیف ( نشتی کالورت) ، عمر مفید طراحی شده خود را نخواهند داشت و نیاز به تعمیرات اساسی یا جایگزینی زودهنگام پیدا می‌کنند.
