پشت بند اسفنجی درز Backing Rod (بکینگ راد)

 مکمل حیاتی در اجرای صحیح ماستیک و درزگیرها

پشت بند اسفنجی درز Backing Rod یا پشت‌بند درزگیر، عنصری حیاتی اما اغلب نادیده گرفته شده در اجرای صحیح و مؤثر ماستیک‌ها و درزگیرها است. این محصول، که عمدتاً از فوم‌های پلیمری مختلف ساخته می‌شود، نقش کلیدی در کنترل عمق درزگیر، بهینه‌سازی عملکرد آن و کاهش مصرف مواد ایفا می‌کند. بدون استفاده از بکینگ راد، کیفیت و دوام آب‌بندی درزها به شدت کاهش می‌یابد و می‌تواند منجر به بروز مشکلاتی نظیر ترک‌خوردگی زودرس ماستیک یا جدا شدن آن از دیواره‌های درز شود.

انواع و خواص فیزیکی بکینگ راد

بکینگ رادها عمدتاً از فوم‌های پلیمری ساخته می‌شوند و بر اساس ساختار سلولی به دو نوع اصلی تقسیم می‌گردند:

1. بکینگ رادهای سلول بسته (Closed-Cell Backing Rods):
   • ساختار: این نوع بکینگ راد از سلول‌های کوچک و مجزا تشکیل شده که هوا یا گاز را در خود به دام می‌اندازند و مانع از ورود آب به داخل ساختار فوم می‌شوند.
   • خواص:
     • عدم جذب آب و رطوبت: این ویژگی آن‌ها را برای کاربردهای بیرونی و محیط‌های مستعد رطوبت (مانند درزهای کف یا نما) ایده‌آل می‌سازد.
     • مقاومت فشاری بالا: دارای چگالی و سختی بیشتری هستند، بنابراین در برابر فشار ماستیک یا نیروهای خارجی مقاومت بهتری از خود نشان می‌دهند. این خاصیت به خصوص برای درزهای افقی که تحت بارهای فشاری قرار می‌گیرند، مهم است.
     • مقاومت شیمیایی: عموماً در برابر طیف وسیعی از مواد شیمیایی و حلال‌ها مقاوم‌ترند.
     • انعطاف‌پذیری: با وجود سختی بیشتر، انعطاف‌پذیری کافی برای تطبیق با شکل درز را حفظ می‌کنند.
2. بکینگ رادهای سلول باز (Open-Cell Backing Rods):
   • ساختار: این نوع فوم دارای سلول‌های به هم پیوسته و باز است که امکان عبور هوا و مایعات را فراهم می‌کند.
   • خواص:
     • انعطاف‌پذیری و تراکم‌پذیری بالا: بسیار نرم و قابل فشرده‌سازی هستند و به راحتی در درزهای نامنظم جای می‌گیرند. این ویژگی باعث می‌شود بتوانند به خوبی با ناهمواری‌های سطح درز مطابقت پیدا کنند.
     • جذب آب: به دلیل ساختار سلول باز، می‌توانند آب را جذب کنند، لذا برای کاربردهای داخلی و محیط‌های خشک‌تر مناسب‌ترند و نباید در معرض رطوبت دائم قرار گیرند.
     • مقاومت کمتر در برابر فشار: در مقایسه با نوع سلول بسته، مقاومت فشاری کمتری دارند.

نوع محصول معرفی شده در این دیتاشیت، از جنس پلی اتیلن و با ماهیت اسفنجی، احتمالاً از نوع سلول بسته است که ویژگی‌های مطلوبی برای آب‌بندی دارد.

مشخصات و ویژگی‌های پشت بند اسفنجی درز Backing Rod

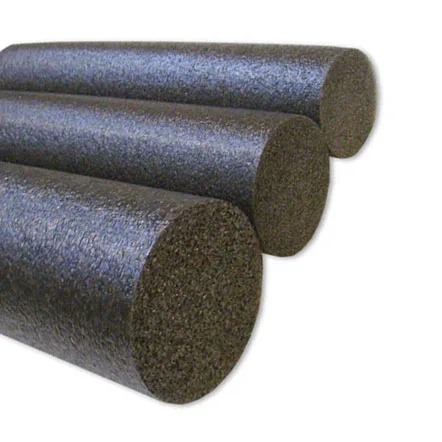

پشت بند اسفنجی درز Backing Rod که با مواد اولیه پلی اتیلن تولید می‌شود، نوعی پرکننده درز با مقطع دایره‌ای و به شکل مفتول است. این محصول با ماهیت اسفنجی خود، انعطاف‌پذیری بالایی دارد و به عنوان یک قالب پشت‌بند در درزهای انبساطی اجرا می‌شود.

خواص و مزایای برجسته:

• خاصیت الاستیسیته فوق‌العاده: قابلیت کشسانی و بازگشت به حالت اولیه را دارد که در جذب حرکات درز حیاتی است.
• سبک وزن: حمل و نقل و نصب آسانی دارد و بار اضافی بر سازه وارد نمی‌کند.
• عدم چسبندگی به ماستیک (Non-Bonding): این ویژگی بسیار مهم است؛ بکینگ راد نباید به ماستیک بچسبد. این خاصیت به ماستیک اجازه می‌دهد تا در هنگام انبساط و انقباض درز، آزادانه تغییر شکل دهد و تنها به دیواره‌های درز بچسبد (اصل چسبندگی دو نقطه‌ای). این امر از ایجاد تنش‌های داخلی در ماستیک جلوگیری کرده و طول عمر آن را افزایش می‌دهد.
• سهولت اجرا: به راحتی می‌توان آن را در طول و قطر مورد نیاز برش داد و در درز جایگذاری کرد.
• پایدار در برابر نفوذ آب: خاصیت ضد آب بودن آن، از ورود رطوبت از پایین به ماستیک و کاهش کارایی آن جلوگیری می‌کند.
• کنترل میزان مصرف ماستیک: با اشغال فضای مورد نظر در عمق درز، به کنترل دقیق حجم ماستیک مصرفی کمک کرده و از هدر رفت آن جلوگیری می‌کند.
• مقاومت حرارتی مناسب: از ۴۰- تا ۷۰+ درجه سانتی‌گراد، که آن را برای طیف وسیعی از شرایط آب و هوایی مناسب می‌سازد.
• بی‌بو و غیر سمی: فاقد بوی نامطبوع است و خطری برای سلامت مجریان یا ساکنین ایجاد نمی‌کند.

مشخصات فنی:

• ماده اولیه: پلی اتیلن
• رنگ: سفید و طوسی (انتخاب رنگ به دلیل کمتر جلب توجه کردن در صورت دیده شدن جزئی)
• بو: ندارد
• مقاومت حرارتی: از ۴۰- تا ۷۰+ درجه سانتی‌گراد
• مقاومت در برابر آب: ضد آب
• قطرها: در قطرهای متفاوت ۱۰، ۱۵، ۲۰، ۲۵، ۳۰، ۴۰، ۵۰ و ۵۵ میلی‌متر تولید می‌شود تا برای عرض‌های مختلف درز مناسب باشد.
• بسته‌بندی: به شکل رول یا قطعات با طول‌های ۴ و ۶ متری.

اهمیت و کاربردها

استفاده از بکینگ راد در درزگیری به دلایل زیر بسیار حائز اهمیت است:

1. بهینه‌سازی هندسه درزگیر (Joint Geometry): مهمترین نقش بکینگ راد، ایجاد نسبت صحیح عرض به عمق برای ماستیک است. استانداردها معمولاً این نسبت را بین ۱:۱ تا ۲:۱ (عرض به عمق) توصیه می‌کنند. با قرار دادن بکینگ راد در عمق مناسب، ماستیک تنها به دیواره‌های درز می‌چسبد و نه به کف آن، که این “چسبندگی دو نقطه‌ای” (Two-Point Adhesion) برای عملکرد کششی و فشاری صحیح ماستیک ضروری است.
   • تناسب نوع Backer Rod با درز: بکینگ راد باید ۲۵% بزرگتر از عرض درز انتخاب گردد. به عنوان مثال، برای یک درز با عرض ۲۰ میلی‌متر، بکینگ راد ۲۵ میلی‌متری (یا نزدیک‌ترین سایز موجود) مناسب است. این انتخاب تضمین می‌کند که بکینگ راد به طور محکم در درز قرار گیرد و از جای خود خارج نشود.
2. کنترل مصرف ماستیک: با پر کردن بخش پایینی درز، حجم ماستیک مصرفی به شدت کاهش می‌یابد که به معنای صرفه‌جویی اقتصادی قابل توجه است، به ویژه در پروژه‌های بزرگ.
3. جلوگیری از شره کردن ماستیک: همانطور که در دیتاشیت اشاره شد، در درزهای باز و عمیق، به خصوص در درزهای انبساط پل‌ها، بکینگ راد از ریزش ماستیک به پایین جلوگیری می‌کند و عملاً امکان آب‌بندی و حفظ ماستیک در محل را فراهم می‌آورد. این ویژگی در درزهای عمودی و سقف‌ها نیز حیاتی است.
4. ایجاد سطح صاف و یکنواخت: بکینگ راد یک بستر ثابت و صاف برای اعمال ماستیک فراهم می‌کند که به زیبایی و یکنواختی درز نهایی کمک شایانی می‌کند.
5. افزایش دوام و طول عمر درزگیر: با تضمین عملکرد صحیح ماستیک در هنگام حرکات درز، بکینگ راد به طور مستقیم بر طول عمر و پایداری سیستم آب‌بندی تأثیر می‌گذارد.

موارد کاربرد پشت بند اسفنجی درز Backing Rod :

• درزهای انبساطی و اجرایی: در تمامی سازه‌های بتنی و آسفالتی مانند پل‌ها، جاده‌ها، باند فرودگاه‌ها، کف‌پوش‌های صنعتی، سقف‌ها و پیاده‌روها.
• درزبندی نماهای ساختمانی: در درزهای بین پانل‌های نما یا کامپوزیت.
• درزبندی پنجره‌ها و درب‌ها: در محل اتصال فریم‌ها به دیوار.
• درزهای داخلی و خارجی: در تمامی انواع درزهای سازه‌ای و غیرسازه‌ای که نیاز به درزگیری با ماستیک دارند.
• کانال‌ها و خطوط لوله: در درزهای بین قطعات پیش‌ساخته بتنی کانال‌ها و لوله‌ها.

ملاحظات اجرا و نگهداری

• آماده‌سازی درز: قبل از نصب بکینگ راد، درز باید کاملاً تمیز، خشک و عاری از هرگونه آلودگی، گرد و غبار، چربی یا ذرات سست باشد.
• نصب بکینگ راد: بکینگ راد باید با قطر مناسب انتخاب شده و با اعمال کمی فشار، به طور محکم و یکنواخت در عمق صحیح درز قرار گیرد. برای سهولت در قرار دادن، می‌توان از ابزارهای مخصوص استفاده کرد.
• برش: بکینگ راد را می‌توان به راحتی با کاتر یا چاقو برش داد.
• توجه به شرایط محیطی: در دماهای بسیار پایین، بکینگ راد ممکن است کمی سفت‌تر شود، اما همچنان انعطاف‌پذیری لازم برای نصب را خواهد داشت.

استانداردها

برای اطمینان از کیفیت و عملکرد مناسب پشت بند اسفنجی درز Backing Rod ، استانداردهای ملی و بین‌المللی متعددی وجود دارند که خواص فیزیکی و مکانیکی آن‌ها را تعریف می‌کنند:

• ASTM C1330 (آمریکا): این استاندارد یکی از مهمترین مراجع برای بکینگ رادها است. این استاندارد به مشخصات فیزیکی و الزامات عملکردی برای بکینگ رادهای فومی سلول بسته و سلول باز که در درزهای ساختمانی استفاده می‌شوند، می‌پردازد. شامل آزمون‌هایی برای تعیین تراکم (Density)، جذب آب (Water Absorption)، مقاومت فشاری (Compression Resistance)، بازیابی پس از فشرده‌سازی (Compression Recovery)، و سازگاری با درزگیرها (Compatibility with Sealants) است.
• DIN 18540 (آلمان): این استاندارد اروپایی، مشخصات و روش‌های آزمون برای درزگیرها و مواد پشت‌بند درزگیر در ساخت و ساز را پوشش می‌دهد.
• ISO 11600 (بین‌المللی): اگرچه این استاندارد بیشتر بر روی درزگیرها متمرکز است، اما به صورت غیرمستقیم به اهمیت و نقش بکینگ راد در اجرای صحیح درزگیرها اشاره دارد و بر لزوم عدم چسبندگی بکینگ راد به ماستیک تاکید می‌کند.

این استانداردها اطمینان می‌دهند که بکینگ رادها دارای خواصی نظیر زیر هستند:

• اندازه و قطر یکنواخت: برای پر کردن دقیق درز.
• مقاومت در برابر آب و مواد شیمیایی: بسته به نوع فوم.
• تراکم‌پذیری مناسب: برای قرارگیری آسان در درز و ایجاد فشار مناسب بر دیواره‌های آن.
• عدم چسبندگی به درزگیر (Non-Bonding): برای فعال شدن صحیح حرکت ماستیک.
• پایداری در برابر دما و UV: حفظ خواص در طول عمر درز.

تولیدکنندگان معتبر پشت بند اسفنجی درز Backing Rod بایستی محصولات خود را مطابق با این استانداردها تولید و عرضه کنند.

پشت بند اسفنجی درز Backing Rod ، اگرچه ممکن است به عنوان یک عنصر جانبی به نظر برسد، اما یک جزء جدایی‌ناپذیر و ضروری در فرآیند اجرای صحیح ماستیک و درزگیرها است. نقش آن در کنترل عمق ماستیک، جلوگیری از چسبندگی سه نقطه‌ای و بهینه‌سازی مصرف مواد، به طور مستقیم بر کیفیت، دوام و عملکرد طولانی‌مدت سیستم آب‌بندی تأثیر می‌گذارد. انتخاب نوع مناسب (سلول باز یا بسته) بر اساس کاربرد و رعایت استانداردها، همراه با نصب صحیح، می‌تواند از شکست‌های زودرس درزگیر جلوگیری کرده و هزینه‌های ترمیم و نگهداری اضافی را به شدت کاهش دهد. سرمایه‌گذاری در پشت بند اسفنجی درز Backing Rod با کیفیت، سرمایه‌گذاری در دوام سازه است. برای اطلاعات بیشتر یا تهیه محصول با نمایندگی انستیتو ملی تعمیرات بتن ایران در شهر خود تماس حاصل فرمایید.
