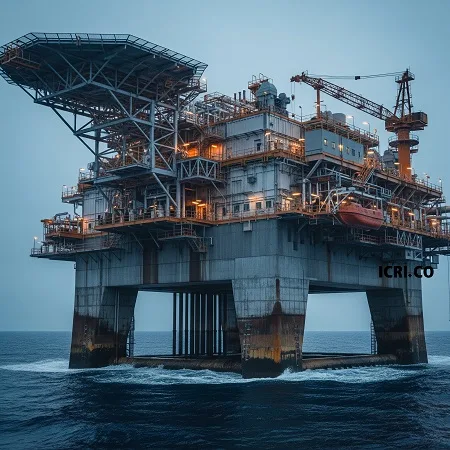

ترمیم سکوی نفتی بتنی

پایداری، چالش‌ها و روش‌های ترمیم در زیر آب

سکوی نفتی، سازه‌های غول‌پیکری هستند که در اعماق دریا برای استخراج هیدروکربن‌ها به کار می‌روند. در میان انواع مختلف سکوها، سکوی بتنی به دلیل پایداری، مقاومت و طول عمر بالا، جایگاه ویژه‌ای دارند. این مقاله به بررسی جامع سکوی نفتی بتنی، دلایل استفاده از آن‌ها، چالش‌های نگهداری و به طور خاص، روش‌های ترمیم آن‌ها در محیط زیر آب می‌پردازد.

دلایل استفاده از سکوی نفتی بتنی

انتخاب بتن به عنوان مصالح اصلی در ساخت سکوی نفتی دریایی، دلایل متعددی دارد که از جمله مهمترین آن‌ها می‌توان به موارد زیر اشاره کرد:

• مقاومت بالا در برابر خوردگی: بتن، برخلاف فولاد، در محیط‌های دریایی حاوی آب شور و عوامل خورنده، مقاومت بسیار بالایی در برابر خوردگی از خود نشان می‌دهد. این ویژگی به معنای طول عمر بیشتر و نیاز کمتر به تعمیر و نگهداری است.
• پایداری سازه‌ای و ظرفیت باربری بالا: بتن، به دلیل وزن مخصوص بالا و مقاومت فشاری عالی، پایداری سازه‌ای فوق‌العاده‌ای در برابر امواج سهمگین، بادهای شدید و بارهای دینامیکی ناشی از فعالیت‌های حفاری و تولید دارد. این ویژگی امکان ساخت سازه‌های عظیم و سنگین را فراهم می‌کند.
• عملکرد مناسب در برابر خستگی (Fatigue): در سازه‌های دریایی که تحت بارهای دینامیکی مداوم قرار دارند، مقاومت در برابر خستگی از اهمیت بالایی برخوردار است. بتن به دلیل ماهیت صلب و یکپارچه خود، عملکرد بهتری در برابر خستگی نسبت به سازه‌های فلزی جوش داده شده از خود نشان می‌دهد.
• کاهش نیاز به نگهداری: به دلیل مقاومت ذاتی بتن در برابر عوامل محیطی، نیاز به نگهداری و حفاظت در برابر خوردگی (مانند رنگ‌آمیزی و سیستم‌های حفاظت کاتدیک) در مقایسه با سکوی فولادی به مراتب کمتر است که منجر به کاهش هزینه‌های عملیاتی در بلندمدت می‌شود.
• قابلیت ذخیره‌سازی: در برخی از طرح‌ها، پایه بتنی سکو به گونه‌ای طراحی می‌شود که بتواند بخشی از نفت استخراج شده را در خود ذخیره کند، که این امر مزیت عملیاتی مهمی محسوب می‌شود.
• دسترسی به مصالح: بتن و مصالح اولیه آن (سیمان، شن، ماسه، آب) به طور گسترده در دسترس هستند، که این امر می‌تواند در مناطق مختلف دنیا به کاهش هزینه‌های ساخت کمک کند.

چالش‌های ترمیم سکوی نفتی بتنی در زیر آب

ترمیم سازه‌های بتنی در محیط زیر آب با چالش‌های منحصر به فردی روبروست که شامل موارد زیر می‌شود:

• دشواری دسترسی و دید: انجام کار در اعماق دریا نیازمند غواصان ماهر یا ربات‌های زیردریایی (ROV) است که هر دو با محدودیت‌هایی در دسترسی، دید و زمان کار مواجه هستند.
• فشار آب و جریان‌های اقیانوسی: فشار آب در اعماق، تجهیزات و کارگران را تحت تأثیر قرار می‌دهد و جریان‌های قوی می‌توانند عملیات را مختل کنند.
• دماهای پایین: دمای آب در عمق‌های زیاد می‌تواند بر روی عملکرد مواد ترمیمی و تجهیزات تأثیر بگذارد.
• خورندگی محیط دریایی: نمک‌های موجود در آب دریا به طور مداوم تلاش می‌کنند تا به مواد ترمیمی نفوذ کرده و عملکرد آن‌ها را کاهش دهند.
• نیاز به مواد ترمیمی ویژه: مواد ترمیمی باید قابلیت استفاده و گیرش در محیط مرطوب یا زیر آب را داشته باشند و در برابر عوامل خورنده مقاوم باشند.
• کنترل کیفیت: اطمینان از کیفیت کار انجام شده در زیر آب بسیار دشوارتر از محیط خشکی است.

روش‌های ترمیم سکوی نفتی بتنی در زیر آب و متریال مورد نیاز

با وجود مقاومت بالای بتن، سکوی بتنی نیز در طول زمان در معرض عوامل مخرب محیطی و مکانیکی قرار می‌گیرند که ممکن است منجر به آسیب‌هایی مانند ترک‌خوردگی، سایش، خوردگی آرماتورها و از بین رفتن بتن شود. ترمیم به موقع و صحیح این آسیب‌ها برای حفظ پایداری و طول عمر سازه حیاتی است. در ادامه به برخی از رایج‌ترین روش‌های ترمیم و متریال مورد نیاز آن‌ها در محیط زیر آب می‌پردازیم:

۱٫ تزریق رزین ( ECOFIT UWE890) در زیر آب

• کاربرد: ترمیم ترک‌های ریز و متوسط در بتن برای بازگرداندن یکپارچگی سازه و جلوگیری از نفوذ آب و عوامل خورنده. این روش برای ترک‌هایی که در تماس مستقیم با آب هستند مناسب است.

• روش اجرا:

  • ابتدا سطح بتن توسط غواصان با دقت تمیز و آماده می‌شود.
  • پورت‌های تزریق ضد آب در طول ترک‌ها و در فواصل مشخص نصب می‌شوند.
  • رزین اپوکسی مخصوص زیر آب (با فرمولاسیون ویژه برای گیرش در محیط مرطوب یا غوطه‌ور) با فشار از طریق این پورت‌ها به داخل ترک تزریق می‌شود تا فضای ترک را پر کند.
  • ممکن است نیاز باشد برای مدت زمان مشخصی، فشار تزریق حفظ شود تا رزین به طور کامل گیرش کند.

• متریال مورد نیاز برای ترمیم سکوی نفتی بتنی زیر دریا :

  • رزین اپوکسی با ویسکوزیته مناسب و قابلیت گیرش در زیر آب (رزین اپوکسی تزریقی ترمیم ترک در محیط مرطوب و زیر آب ECOFIT UWE890)
  • ابزارهای تمیزکننده زیر آب.
  • چسب‌های سطحی برای مسدود کردن ترک در سطح قبل از تزریق.

• مزایا:

  • بازگرداندن مقاومت و یکپارچگی سازه در زیر آب.
  • مقاومت بالا در برابر نفوذ آب و مواد شیمیایی در محیط دریایی.
  • عدم نیاز به خشک کردن کامل سطح.

• معایب:

  • نیاز به غواصان بسیار ماهر و تجهیزات تخصصی زیر آب.
  • محدودیت در ترمیم ترک‌های بسیار بزرگ یا بسیار ریز.
  • هزینه نسبتاً بالا به دلیل پیچیدگی عملیات زیر آب.
  • چالش کنترل کیفیت و اطمینان از پر شدن کامل ترک.

۲٫ ترمیم با ملات‌های ترمیمی و بتن‌های مخصوص زیر آب (Underwater Repair Mortars & Concretes)

• کاربرد: پر کردن و ترمیم نواحی آسیب‌دیده با از دست رفتن بتن، ترمیم بتن‌های تخریب شده و محافظت از آرماتورهای اکسید شده.

• روش اجرا:

  • آماده‌سازی سطح در زیر آب: بتن آسیب‌دیده و سست تا رسیدن به بتن سالم توسط ابزارهای هیدرولیکی یا جت آب با فشار بالا برداشته می‌شود. آرماتورهای زنگ‌زده با برس‌های سیمی مخصوص یا سندبلاست زیر آب تمیز می‌شوند و در صورت نیاز پوشش محافظ (معمولاً پایه سیمانی یا اپوکسی) داده می‌شوند.
  • اعمال پرایمر (در صورت نیاز): برخی سیستم‌ها نیازمند پرایمرهای مخصوص زیر آب برای بهبود چسبندگی هستند.
  • کاربرد ملات/بتن: ملات یا بتن ترمیمی مخصوص زیر آب، که دارای خاصیت ضدشستشو (Anti-washout) و چسبندگی عالی در آب هستند، به روش‌های مختلفی اعمال می‌شوند:
    • دستی (Trowel Application): برای نواحی کوچک، غواصان می‌توانند ملات را به صورت دستی بر روی سطح اعمال کنند.
    • پمپ کردن (Pumping): برای حجم‌های بزرگتر، ملات یا بتن از طریق پمپ و لوله‌های مخصوص توسط غواصان به محل آسیب‌دیده پمپ می‌شود.
    • کیسه‌های بتنی (Fabric Forms/Bags): در برخی موارد، ملات یا بتن داخل کیسه‌های پارچه‌ای مخصوص ریخته شده و در محل قرار می‌گیرد.

• متریال مورد نیاز برای ترمیم سکوی نفتی بتنی زیر دریا :

  • ملات‌های ترمیمی و بتن‌های مخصوص زیر آب: این مواد حاوی سیمان، ماسه (و سنگدانه برای بتن)، پلیمرهای اصلاح‌کننده، و افزودنی‌های خاص ضد شستشو (Anti-washout Admixtures) هستند که از جدا شدن سیمان در تماس با آب جلوگیری می‌کنند. از جمله این محصولات می توان به بتونه اپوکسی محیط مرطوب و زیر دریا ECOPATCH UWE840 و گروت اپوکسی محیط خیس و زیر دریا ECOFLOW UWE850 اشاره کرد.
  • پوشش‌های ضد خوردگی آرماتور: معمولاً بر پایه سیمان پلیمری یا اپوکسی، با قابلیت اعمال در زیر آب.

• مزایا:

  • قابلیت ترمیم آسیب‌های گسترده در زیر آب.
  • بازگرداندن مقاومت فشاری و محافظت از آرماتورها.
  • عدم نیاز به خشک کردن سازه.

• معایب:

  • نیاز به آماده‌سازی دقیق سطح توسط غواصان.
  • کنترل کیفیت دشوار در محیط زیر آب.
  • سرعت گیرش ممکن است تحت تأثیر دمای پایین آب قرار گیرد.
  • چالش در حفظ شکل و ضخامت یکنواخت در هنگام اعمال دستی.

۳٫ ترمیم با ژاکتینگ (Jacketing) در زیر آب

• کاربرد: افزایش ظرفیت باربری، ترمیم و تقویت المان‌های ستونی و شمع‌ها که دچار آسیب‌های جدی شده‌اند، به ویژه در منطقه آبخور و زیر آب.

• روش اجرا:

  • آماده‌سازی سطح: سطح المان موجود تمیز می‌شود.
  • نصب آرماتورهای تقویتی: در صورت نیاز، آرماتورهای تقویتی جدید (فولادی یا الیاف FRP) در اطراف المان نصب می‌شوند.
  • نصب قالب‌های دائمی یا موقت: قالب‌های مخصوص زیر آب (معمولاً از جنس فولاد، بتن پیش‌ساخته یا مواد کامپوزیتی) در اطراف المان ایجاد می‌شوند. این قالب‌ها می‌توانند به صورت دائمی به عنوان بخشی از سازه باقی بمانند.
  • ریختن بتن یا گروت در زیر آب: بتن با مقاومت بالا و روانی مناسب (Self-Consolidating Concrete – SCC) یا گروت‌های پایه سیمانی/اپوکسی مخصوص زیر آب، به داخل قالب پمپ می‌شوند. این مواد دارای خاصیت سیالیت بالا برای پر کردن کامل فضا و خاصیت ضد شستشو هستند.
  • عمل آوری: بتن/گروت داخل قالب گیرش می‌کند. در صورتی که قالب موقت باشد، پس از گیرش برداشته می‌شود.

• متریال مورد نیاز برای ترمیم سکوی نفتی بتنی زیر دریا:

  • بتن با روانی بالا و خاصیت ضد شستشو (SCC) یا گروت‌های مخصوص زیر آب (پایه سیمانی یا اپوکسی).
  • میلگرد تقویتی: فولادی یا کامپوزیت‌های FRP (فیبرهای کربن، شیشه یا آرامید).
  • قالب‌بندی مخصوص زیر آب: از جنس فولاد، بتن پیش‌ساخته، یا کامپوزیت.

• مزایا:

  • افزایش قابل توجه ظرفیت باربری و سختی سازه در زیر آب.
  • ترمیم آسیب‌های گسترده و بهبود عملکرد لرزه‌ای.
  • محافظت بلندمدت از المان ترمیم شده.

• معایب:

  • فرآیندی زمان‌بر و پیچیده با نیاز به تجهیزات و نیروی کار بسیار تخصصی زیر آب.
  • هزینه بالا.
  • نیاز به برنامه‌ریزی دقیق و ملاحظات سازه‌ای عمیق.

۴٫ سیستم‌های حفاظت کاتدیک (Cathodic Protection – CP)

• کاربرد: جلوگیری از پیشرفت خوردگی آرماتورها در بتن. این روش به تنهایی یک روش ترمیم سازه‌ای نیست، بلکه یک روش محافظتی است که معمولاً پس از ترمیم بتن آسیب‌دیده برای جلوگیری از خوردگی مجدد استفاده می‌شود. این سیستم‌ها به خصوص در محیط‌های دریایی و زیر آب، جایی که خطر خوردگی بسیار بالاست، اهمیت حیاتی دارند.

• روش اجرا:

  • CP گالوانیک (فعال): آندهای فداشونده (معمولاً از جنس روی یا آلومینیوم) که دارای پتانسیل الکتروشیمیایی پایین‌تری نسبت به فولاد آرماتور هستند، به سازه بتنی در زیر آب متصل می‌شوند. این آندها خورده می‌شوند و از خوردگی آرماتورها جلوگیری می‌کنند.
  • CP جریان اعمالی (Impressed Current): جریان الکتریکی خارجی از طریق یک منبع تغذیه به آندهای غیرفعال (معمولاً تیتانیوم با پوشش فلزات نجیب) که در آب یا بر روی بتن نصب شده‌اند، اعمال می‌شود تا آرماتورها را در حالت محافظت کاتدیک نگه دارد.

• متریال مورد نیاز:

  • آندهای فداشونده: روی، آلومینیوم (شکل‌ها و اندازه‌های مختلف برای نصب آسان در زیر آب).
  • آندهای جریان اعمالی: تیتانیوم با پوشش Mixed Metal Oxide (MMO) (معمولاً به صورت نواری، مش یا میله‌ای).
  • منابع تغذیه و تجهیزات کنترل و مانیتورینگ مقاوم در برابر آب.
  • الکترودهای مرجع (Reference Electrodes): برای پایش پتانسیل و عملکرد سیستم در زیر آب.

• مزایا:

  • متوقف کردن خوردگی آرماتورها در محیط خورنده دریایی.
  • افزایش طول عمر سازه به طور چشمگیر.
  • قابلیت کنترل و پایش مستمر (در سیستم جریان اعمالی).

• معایب:

  • هزینه اولیه بالا (به ویژه در سیستم جریان اعمالی).
  • نیاز به پایش و نگهداری منظم توسط غواصان یا ROVها.
  • پیچیدگی طراحی و اجرا در محیط زیر آب.

استانداردهای اجرایی برای ترمیم در زیر آب

ترمیم سکوی نفتی بتنی زیر آب و محیط‌های دریایی نیازمند رعایت دقیق استانداردها و دستورالعمل‌های بین‌المللی برای اطمینان از کیفیت، ایمنی و دوام سازه است. علاوه بر استانداردهای کلی بتن، در محیط زیر آب، تأکید ویژه‌ای بر موارد زیر وجود دارد:

• ISO 13628-1: Petroleum and natural gas industries – Design and operation of subsea production systems – Part 1: General requirements and common equipment: این استاندارد به الزامات عمومی برای سیستم‌های تولید زیردریایی می‌پردازد که شامل ملاحظات تعمیر و نگهداری نیز می‌شود.
• ASTM C928 / C928M: Standard Specification for Packaged, Dry, Rapid-Hardening Cementitious Materials for Concrete Repairs: اگرچه این استاندارد برای ترمیم کلی بتن است، اما مواد مخصوص ترمیم زیر آب نیز باید خواص مشابهی در گیرش سریع و مقاومت زودهنگام داشته باشند.
• ACI 546.2R: Guide to Underwater Repair of Concrete: این راهنما به طور خاص به روش‌ها، مواد و ملاحظات مربوط به ترمیم بتن در زیر آب می‌پردازد و مرجع بسیار مهمی است.
• NACE International Standards: استانداردهای NACE در زمینه کنترل خوردگی، از جمله حفاظت کاتدیک و پوشش‌های محافظتی در محیط‌های دریایی، بسیار حیاتی هستند.
• دستورالعمل‌های سازمان‌های طبقه‌بندی دریایی (DNV GL, ABS, Lloyd’s Register): این سازمان‌ها الزامات سخت‌گیرانه‌ای برای طراحی، ساخت، بازرسی و نگهداری سازه‌های دریایی، از جمله فرآیندهای ترمیم زیر آب، دارند. رعایت این استانداردها برای اخذ گواهینامه و بیمه سازه ضروری است.
• گواهینامه‌های غواصی و ایمنی: تمامی غواصان و تیم‌های عملیات زیر آب باید دارای گواهینامه‌های معتبر بین‌المللی برای کار در محیط‌های پرخطر دریایی باشند و پروتکل‌های ایمنی سخت‌گیرانه را رعایت کنند.
• ارزیابی دقیق آسیب زیر آب: پیش از هرگونه عملیات ترمیم، ارزیابی دقیق نوع، وسعت و علت آسیب در زیر آب ضروری است. این ارزیابی باید توسط غواصان بازرس یا ROVهای مجهز به سنسورهای پیشرفته (سونار، تصویربرداری اکوستیک، دوربین‌های HD) انجام شود.
• آزمایش و کنترل کیفیت مواد ترمیمی زیر آب: تمامی مصالح مورد استفاده باید دارای استانداردهای لازم بوده و مقاومت آن‌ها در برابر آب شور، نفوذپذیری کم و چسبندگی عالی در زیر آب مورد آزمایش قرار گیرد.
• شبیه‌سازی و آموزش: با توجه به پیچیدگی ترمیم در زیر آب، انجام شبیه‌سازی‌های عملیات و آموزش‌های تخصصی برای تیم‌های اجرایی از اهمیت بالایی برخوردار است.
