عرشه‌های اسکله بتنی

دلایل خرابی، روش‌های ترمیم و اهمیت نگهداری صحیح

عرشه‌های اسکله بتنی به عنوان بخش‌های حیاتی زیرساخت‌های بندری، نقشی کلیدی در عملیات بارگیری، تخلیه و جابجایی کالا ایفا می‌کنند. این سازه‌ها به طور مداوم در معرض عوامل محیطی و عملیاتی مخرب قرار دارند که در طول زمان منجر به فرسایش و آسیب دیدگی آن‌ها می‌شود. فارغ از دلایل خرابی اسکله، عدم رسیدگی صحیح و به موقع به این آسیب‌ها می‌تواند عواقب جبران‌ناپذیری از جمله کاهش ظرفیت عملیاتی، خطرات ایمنی و در نهایت تخریب کامل سازه را در پی داشته باشد. در این بخش به بررسی جامع دلایل خرابی، روش‌های ترمیم اسکله بتنی، متریال ترمیم اسکله بتنی ، مزایا و معایب هر روش و استانداردهای اجرایی مربوط به عرشه‌های اسکله بتنی می‌پردازیم.

برسی دلایل خرابی اسکله های بتنی

شناخت عوامل مؤثر بر خرابی عرشه‌های بتنی، گام اول در پیشگیری و ترمیم مؤثر است:

1. حملات شیمیایی:

   • حمله سولفاتی: سولفات‌های موجود در آب دریا یا خاک اطراف می‌توانند با آلومینات سیمان واکنش داده و باعث انبساط، ترک‌خوردگی و پوسته شدن بتن شوند.
   • حمله کلرایدی (کلریدها): یون‌های کلراید، به ویژه از آب دریا و نمک‌های یخ‌زدا، به درون بتن نفوذ کرده و با رسیدن به سطح میلگردها، لایه محافظتی غیرفعال (Passive Layer) روی آن‌ها را از بین برده و منجر به خوردگی شدید میلگردها می‌شوند. این عامل یکی از شایع‌ترین و مخرب‌ترین دلایل خرابی در سازه‌های دریایی بتنی است.
   • کربناسیون: دی‌اکسید کربن موجود در هوا با هیدروکسید کلسیم بتن واکنش داده و pH بتن را کاهش می‌دهد. این کاهش pH، لایه محافظ روی میلگردها را تضعیف کرده و آن‌ها را مستعد خوردگی می‌کند.

2. فرسایش مکانیکی و فیزیکی:

   • خستگی (Fatigue): بارهای مکرر ناشی از تردد وسایل نقلیه سنگین، تجهیزات بندری و بارهای ضربه‌ای، به مرور زمان باعث خستگی بتن و میلگردها و ایجاد ترک و کاهش مقاومت می‌شود.
   • سایش (Abrasion): حرکت مداوم چرخ‌ها، جابجایی کالا و برخورد اجسام با سطح عرشه، می‌تواند منجر به سایش و از بین رفتن سطح بتن شود.
   • ضربه (Impact): برخورد شناورها، کانتینرها یا تجهیزات سنگین می‌تواند آسیب‌های موضعی جدی (مانند خردشدگی و ترک) به عرشه وارد کند.
   • تغییرات دمایی و یخبندان-ذوب (Freeze-Thaw): در مناطق سردسیر، نفوذ آب به داخل بتن و یخ زدن و ذوب شدن مکرر آن، به دلیل انبساط و انقباض آب، باعث ایجاد فشار داخلی و تخریب بتن (به ویژه پوسته شدن) می‌شود.

3. عیوب ساخت و ساز:

   • طراحی نامناسب مخلوط بتن: نسبت آب به سیمان بالا، کمبود سیمان یا سنگدانه نامناسب می‌تواند منجر به بتنی با نفوذپذیری بالا و مقاومت پایین شده و تبدیل به یکی از اصلی ترین دلایل خرابی اسکله گردد.
   • تراکم نامناسب بتن: حفره‌های هوای باقی‌مانده (Honeycombs) در بتن، مسیر نفوذ عوامل مخرب را فراهم می‌کند.
   • پوشش ناکافی بتن روی میلگردها (Inadequate Concrete Cover): کاهش ضخامت پوشش بتنی روی میلگرد، محافظت در برابر خوردگی را به شدت کاهش می‌دهد.
   • عمل‌آوری نامناسب (Improper Curing): عدم عمل‌آوری کافی می‌تواند منجر به بتنی با مقاومت پایین و ترک‌های انقباضی شود.

روش‌های ترمیم و متریال مورد نیاز ترمیم اسکله بتنی

انتخاب روش و متریال ترمیم به نوع و شدت آسیب بستگی دارد. قبل از هر اقدامی، ارزیابی دقیق سازه و درک نوع و دلایل خرابی اسکله توسط متخصصان ضروری است.

۱٫ ترمیم ترک‌ها

• ترک‌های مویی و غیرفعال:

  • روش: تزریق رزین‌های اپوکسی یا پلی‌یورتان. این مواد با فشار به داخل ترک‌ها تزریق شده و آن‌ها را آب‌بندی و پیوند مجدد بین بخش‌های ترک‌خورده ایجاد می‌کنند.
  • متریال: رزین اپوکسی تزریقی ترمیم ترک ECOFIT EP900 (برای ترک‌های خشک و سازه‌ای)، رزین اپوکسی تزریقی ترمیم ترک در محیط مرطوب و زیر آب ECOFIT UWE890 (برای ترک‌های مرطوب و فعال). بجز این دو متریال ترمیم اسکله بتنی، برای ترک های غیر سازه ای از رزین های پلی یورتان نیز استفاده می شود.
  • مزایا: چسبندگی و مقاومت بالا، آب‌بندی کامل، ترمیم سازه‌ای.
  • معایب: هزینه نسبتاً بالا، نیاز به تخصص و تجهیزات خاص، عدم کارایی برای ترک‌های خیلی بزرگ.

• ترک‌های فعال و بزرگ:

  • روش: دوخت بتن (Stitching) با میلگردهای فولادی یا نصب صفحات فولادی (Plate Bonding). در این روش‌ها، میلگردهای کوچک یا صفحات فولادی در عرض ترک قرار داده شده و با چسب اپوکسی یا جوشکاری به بتن متصل می‌شوند تا حرکت نسبی بخش‌های ترک‌خورده را محدود کنند.
  • متریال: میلگردهای فولادی، صفحات فولادی، چسب‌های اپوکسی با مقاومت بالا.
  • مزایا: بازگرداندن مقاومت کششی و برشی، جلوگیری از گسترش ترک.
  • معایب: پیچیدگی اجرا، ظاهر غیریکنواخت، نیاز به برداشتن بخشی از بتن.
  • بتن‌پاشی (Shotcrete/Gunite): برای پوشش و ترمیم نواحی وسیع‌تر با ترک‌های متعدد، می‌توان از بتن‌پاشی (پاشش مخلوط بتن یا ملات با فشار بالا) استفاده کرد.
  • متریال ترمیم اسکله بتنی: ملات یا بتن آماده پاشش، الیاف تقویت‌کننده.
  • مزایا: سرعت بالا، پوشش‌دهی سطوح نامنظم، مقاومت اولیه خوب.
  • معایب: نیاز به تجهیزات و اپراتور ماهر، احتمال برگشت مواد (rebound loss).

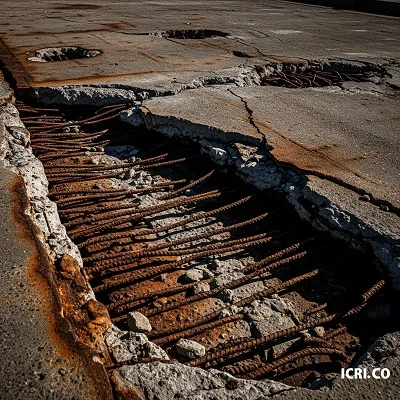

۲٫ ترمیم نواحی پوسته شده یا تخریب شده بتن (Spalling) و خوردگی میلگردها

• روش:
  1. برداشتن بتن آسیب‌دیده: قبل از ترمیم اسکله بتنی ، تمام بتن سست، آلوده یا پوسته شده باید تا رسیدن به بتن سالم و میلگردهای تمیز برداشته شود. این کار با چکش‌های سبک، واترجت پرفشار یا چکش‌های تخریب انجام می‌شود.
  2. آماده‌سازی میلگردها: میلگردهای زنگ‌زده باید کاملاً تمیز (سندبلاست یا برس سیمی) و در صورت از دست دادن بیش از ۱۰-۲۰٪ سطح مقطع، جایگزین شوند. استفاده از مواد ضدزنگ (Anti-Corrosion Primers) بر پایه سیمان اصلاح‌شده با پلیمر یا اپوکسی بر روی میلگردهای تمیز شده ضروری است.
  3. اجرای بتن یا ملات ترمیمی: ناحیه آماده شده با ملات‌های ترمیم بتن با پایه سیمانی اصلاح شده با پلیمر (PCCM) یا بتن‌های ترمیمی آماده (Packaged Repair Mortars) پر می‌شود. این مواد باید دارای خواص چسبندگی بالا، انقباض کم، مقاومت فشاری مناسب و مقاومت در برابر نفوذ کلریدها باشند. در صورت حجم زیاد، می‌توان از بتن‌های خودتراکم (SCC) یا فوق سیال نیز استفاده کرد.
  • متریال: PCCM، ملات‌های ترمیمی آماده (مانند Sika Monotop، BASF MasterEmaco)، پرایمرهای ضدزنگ، گروت‌های سیمانی یا رزینی و دیگر متریال ترمیم اسکله بتنی .
  • مزایا: بازگرداندن یکپارچگی سازه، افزایش دوام، محافظت از میلگردها.
  • معایب: نیاز به آماده‌سازی دقیق سطح، زمان‌بر بودن، نیاز به عمل‌آوری صحیح (بسته به نوع متریال ترمیم اسکله بتنی انتخابی).

۳٫ حفاظت کاتدیک (Cathodic Protection)

• روش: این روش برای کنترل یا جلوگیری از خوردگی میلگردها، به ویژه در محیط‌های بسیار خورنده مانند اسکله‌های دریایی استفاده می‌شود. با ایجاد یک جریان الکتریکی کوچک، میلگردها به کاتد تبدیل شده و از خوردگی آن‌ها جلوگیری می‌شود.
  • انواع: حفاظت کاتدیک با آند فداشونده (Sacrificial Anode) (مانند روی، منیزیم) یا حفاظت کاتدیک با جریان اعمالی (Impressed Current Cathodic Protection – ICCP).
  • متریال: آندهای روی، منیزیم، آندهای تیتانیومی با پوشش مختلط اکسید فلزی، منابع تغذیه DC، کابل‌ها و الکترودها.
  • مزایا: متوقف کردن مؤثر خوردگی، افزایش چشمگیر عمر سازه، پیشگیری طولانی مدت.
  • معایب: هزینه اولیه بالا، نیاز به نظارت و نگهداری تخصصی (به ویژه در ICCP)، پیچیدگی طراحی و اجرا.

استانداردهای اجرایی برای ترمیم اسکله بتنی

رعایت استانداردها و دستورالعمل‌های بین‌المللی و ملی برای اطمینان از کیفیت و دوام ترمیم‌ها ضروری است. برخی از مهم‌ترین مراجع عبارتند از:

• ACI (American Concrete Institute):
  • ACI 546R: Guide to Concrete Repair: یک مرجع جامع برای انواع روش‌های ترمیم بتن.
  • ACI 201.2R: Guide to Durable Concrete: راهنمایی برای طراحی و ساخت بتن با دوام بالا، که در انتخاب مواد ترمیمی نیز کاربرد دارد.
  • ACI 222R: Protection of Metals in Concrete Against Corrosion: دستورالعمل‌های خاص برای محافظت میلگردها در برابر خوردگی.
• ASTM (American Society for Testing and Materials): استانداردهایی برای مشخصات فنی متریال‌های ترمیمی (مانند ملات‌ها، رزین‌ها) و روش‌های آزمون آن‌ها (مثلاً ASTM C881 برای رزین‌های اپوکسی).
• انجمن بتن ایران و آیین‌نامه‌های ملی: دستورالعمل‌های مرتبط با بتن‌ریزی، عمل‌آوری، و مقاومت‌های لازم.
• FHWA (Federal Highway Administration – آمریکا): دستورالعمل‌های مربوط به نگهداری و ترمیم پل‌ها و سازه‌های دریایی که در بسیاری از کشورها به عنوان الگو استفاده می‌شود.
• نظامات فنی اجرایی در پروژه‌های عمرانی کشور: شامل مشخصات فنی عمومی و خصوصی مرتبط با پروژه‌های سازه‌های دریایی.

استانداردها جزئیات مهمی نظیر حداقل مقاومت لازم برای بتن ترمیمی متریال ترمیم اسکله بتنی، آماده‌سازی سطح (مثلاً SA 2.5 برای تمیزکاری میلگردها)، نسبت اختلاط مواد، روش‌های عمل‌آوری و کنترل کیفیت پس از ترمیم را مشخص می‌کنند.

پیامدهای عدم ترمیم اسکله بتنی

عدم ترمیم به موقع و اصولی عرشه‌های اسکله بتنی می‌تواند عواقب فاجعه‌بار و پرهزینه‌ای داشته باشد:

• کاهش شدید ظرفیت باربری: آسیب‌های سازه‌ای، به ویژه در میلگردها و بتن، ظرفیت تحمل بار عرشه را کاهش می‌دهد. این امر ممکن است منجر به محدودیت در تردد وسایل نقلیه سنگین یا انباشت کالا و در نتیجه کاهش توان عملیاتی بندر شود.
• خطرات ایمنی جانی و مالی: ترک‌های بزرگ، پوسته شدن بتن و ریزش قطعات، خطرات جدی برای کارگران، تجهیزات و شناورها ایجاد می‌کند. فروپاشی بخشی از عرشه می‌تواند منجر به فوت و جراحت و خسارات مالی هنگفت شود.
• گسترش آسیب‌ها: آسیب‌های کوچک در صورت عدم ترمیم، به سرعت گسترش یافته و به بخش‌های دیگر سازه نیز سرایت می‌کنند. این امر هزینه‌های ترمیم آتی را به شدت افزایش داده و خودبخود تبدیل به یکی از دلایل خرابی اسکله می شود.
• نفوذ بیشتر عوامل مخرب: ترک‌ها و حفره‌های موجود در بتن، مسیر نفوذ آسان‌تر آب، کلریدها و سولفات‌ها را فراهم کرده و فرآیند خوردگی و تخریب را تسریع می‌بخشند.
• توقف عملیات بندری و زیان اقتصادی: در صورت وخامت اوضاع، ممکن است مجبور به تعطیلی بخشی یا کل اسکله برای انجام تعمیرات اساسی شوند که این امر موجب توقف عملیات، از دست رفتن درآمد و زیان‌های اقتصادی کلان برای بندر و کشور خواهد شد.
• کاهش عمر مفید سازه: عدم نگهداری و ترمیم مناسب، عمر طراحی شده سازه را به شدت کاهش داده و نیاز به بازسازی کامل یا جایگزینی زودهنگام را تحمیل می‌کند که بسیار پرهزینه‌تر از ترمیم‌های دوره‌ای است.

عرشه‌های اسکله بتنی به دلیل قرار گرفتن در معرض محیط‌های خشن، نیازمند یک برنامه جامع نگهداری و ترمیم هستند. شناخت دلایل خرابی، انتخاب روش‌های ترمیم مناسب با توجه به نوع آسیب، استفاده از متریال‌های استاندارد و رعایت دقیق پروتکل‌های اجرایی، همگی از ارکان اصلی تضمین دوام و ایمنی این سازه‌های حیاتی به شمار می‌روند. عدم توجه به این موارد نه تنها خطرات جانی و مالی را در پی دارد، بلکه می‌تواند منجر به زیان‌های اقتصادی جبران‌ناپذیری برای زیرساخت‌های حمل و نقل دریایی کشور شود. سرمایه‌گذاری در نگهداری و ترمیم پیشگیرانه، در واقع سرمایه‌گذاری هوشمندانه برای تضمین پایداری و کارایی این شریان‌های اقتصادی است.
